Построение аксонометрических схем для раздела "Вентиляция"

В предыдущей статье я  описывал как с помощью скрипта Align_Den можно конвертировать чертёж в аксонометрическую проекцию.  Этот скрипт удобно использовать при построении аксонометрических схем систем пожаротушения, водопровода, канализации.  Для построения аксонометрии системы вентиляции я так же использую этот скрипт, но дополнительно я также использую и другие инструменты.


1. Чертим вентиляционные каналы

Для черчения вентиляционных каналов круглого и прямоугольного сечения  я  использую собственную библиотеку динамических блоков

Рис. 1  Условные графические обозначения
Использование динамических блоков показано в видео



Ссылка на бесплатные динамические блоки внизу страницы


Если вы хотите отблагодарить автора за библиотеку динамических блоков, то это можно сделать с помощью формы.





Все блоки состоят из 3-х слоёв как показано на рисунке 2.
0 - Слой отрисовки контуров коробов
Аксонометрия -  Слой отрисовки аксонометрических схем
Осевая линий - Слой отрисовки осевой линии для круглых воздуховодов
Рис 2. Слои динамического блока
 Используя динамические блоки выполняем чертёж вентиляции как показано на рисунке.

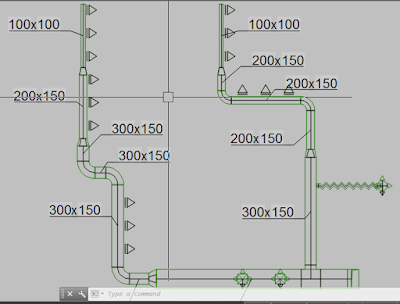

Рис. 3 Чертёж вентиляции

Рис. 4  Чертёж вентиляции с отключенным слоем "Аксонометрия"
Mleader ссылки ссылаются на свойства динамического блока Высот Х Ширина.  При копировании блока необходимо копировать и ссылку.

2.  Создание аксонометрической схемы

После того как мы выполнили чертёж вентиляции необходим перенести каждую ветку в аксонометрическую проекцию.

2.1  Копируем ветку в новый документ
Рис. 5 Скопированный чертёж вентиляции
2.2  Загружаем скрипт  Align_Den  в AutoCAD. Подробнее о работе с скриптами в AutoCAD.

2.3 Запускаем скрипт Align_Den

Command: ALIGN_DEN

Рис. 6  Работа команды ALIGN_DEN

2.4 Отключаем ненужные слои

Рис. 7 Отклченные слои
После отключения ненужных слоёв их можно удалить из чертежа с помощью скрипта Bgtools в разделе загрузки  командой

Command: BGLAYDEL

2.5 Получаем аксонометрическую схему вентиляции
Рис. 8 Аксонометрическая схема


Библиотека динамических блоков  "Free_Вентиляция.dwg"
